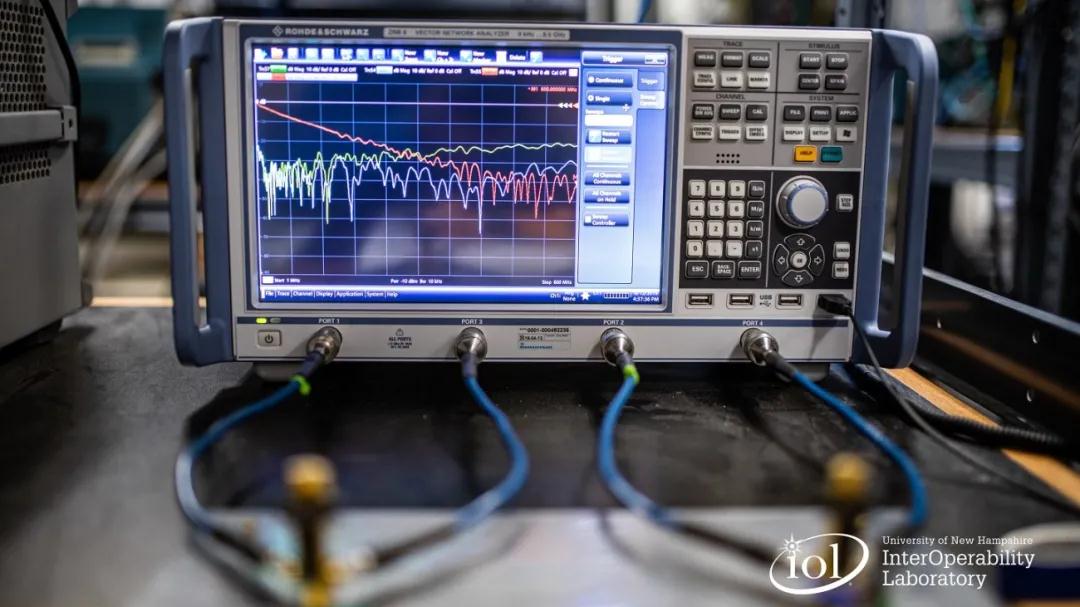

測試與測量專家羅德與施瓦茨(Rohde & Schwarz)為美國新罕布什爾大學互通測試實驗室(UNH-IOL)提供支持,以擴展其一致性測試范圍?,F(xiàn)在,UNH-IOL的客戶可以獲得基于OPEN Alliance TC9工作組測試規范的車載以太網電纜和連接器(連接分段)一致性測試服務,該測試服務支持非屏蔽(UTP)和屏蔽的雙絞線電纜和連接器(STP)。 羅德與施瓦茨與unh-iol在汽車測試平臺上的緊密合作使希望其產品通過一致性測試認證的oem、tier1、tie和系統集成商從中受益。自2012年以來,獲得open alliance認可的測試實驗室unh-iol一直處于開發車載以太網測試的前沿。該實驗室擁有針對這些測試服務的廣泛的測試平臺,其中包括r&s rto2044示波器,可以為ecu供應商和oem提供100/1000base-t1一致性測試,包括在單個實驗室的基于tc8 open alliance測試規范的物理層和電子控制單元測試?,F(xiàn)在通過增加r&s znb8四端口矢量網絡分析儀,其測試范圍已擴展到tc9測試規范,特別是構成鏈路段的電纜和連接器。
羅德與施瓦茨汽車市場部經理nik dimitrakopoulos博士說道, “隨著tc9測試規范的最終發布,我們希望客戶能夠充滿信心地驗證其電纜和連接器。我們很高興繼續與unh-iol合作,借助r&s znb 矢量網絡分析儀支持客戶進一步擴展電纜、連接器和鏈路段的測試能力?!?br>unh-iol車載以太網技術經理curtis donahue表示,
“很高興我們的汽車測試臺配備了r&s rto2044示波器和r&s znb8矢量網絡分析儀。和羅德與施瓦茨的持續合作將幫助我們擴展100/1000base-t1測試服務,支持芯片廠商和tier1零部件供應商;也使我們能夠為未來的車載以太網技術提供測試服務,例如ieee當前正在開發的10base-t1s phy?!?
具有電池管理系統(BMS)的電池組示意圖 模擬,測試與測量電池供電設備和車輛中使用的可充電電池 至關重要。過度充電和深度放電會縮短充電電池的使用壽命. 設計缺陷可能導致電池過熱,甚至引起起火。
更大的電池容量通常通過串聯和并聯連接來構建。由于所有 電池承受相同的充電和放電電流,因此電池容量,自放電等 方面的個體差異會導致充電狀態(soc)隨時間而變化,從 而限制了電池的容量和壽命。
電池管理系統(bms)
主動監視、控制和管理各種電池參數:
確定每個單元的充電狀態(soc)
監視每個單元的完整性和衰減(健康狀態,soh)
檢測故障和異常情況并防止過熱和火災等危險
在電池單元之間平衡充電狀態(soc)
熱能管理
可以通過在充電過程中選擇性地加載具有電荷的電 池或通過使用開關模式調節器將能量從具有電荷狀 態的電池主動轉移到具有電荷狀態的電池來以被動 方式實現平衡。
由于bms在電池壽命和故障安全性中起著至關重要的作用,因 此對其進行徹底的測試。測試模擬運行中可能發生 的所有情況
羅德與施瓦茨解決方案
羅德與施瓦茨公司的r&s®ngl200和r&s®ngm200直流電源 是通用設備,具有測試和驗證電池管理系統所需的所有功能。
r&s®ngl200和r&s®ngm200支持作為電源和負載的兩 象限操作。可以提供高達6 a的輸出電流和高達3 a的輸入 電流。所有輸出均完全隔離。
它們可以串聯連接,以模擬單節電池組,最大對地電壓為 250 v??烧{(diào)輸出阻抗可在–50mΩ至100Ω之間設置。電源 以高分辨率測量顯示輸出端的電流和電壓值。
所有功能均可通過遠程控制實現,命令處理時間< 6 ms。此外,r&s®ngm200電源系列還具有可選的電池仿真功 能,可以仿真不同預定義或用戶自定義的電池類型。在 ascii文件中,用戶可以為每種電池類型定義開路電壓和內 阻這些影響充電狀態的參數。

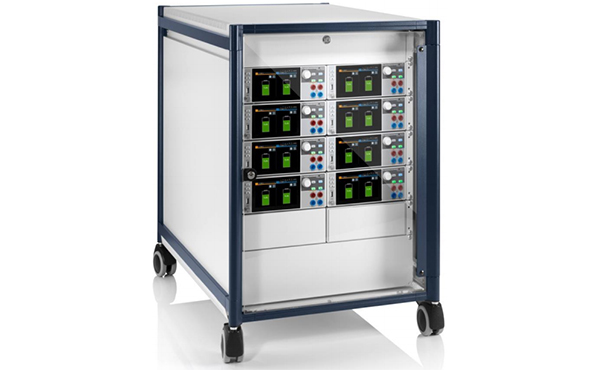

這些功能允許以高精度和高時間分辨率模擬電池隨時間變 化的特性。對于中小型電池,可以用電源直接輸出電池電 流。對于較大的電池(如汽車應用中使用的電池),在 bms測試中,無需實際的進行充放電。測量結果包括仿真 到bms的并聯電阻兩端的電壓值,且電源提供電池電壓與 平衡電流。 帶有8臺R&S®NGM202兩通道電源的測試系統,用于模擬48 V電池管理系統中所需要使用的16個電池單元。R&S®NGL202和R&S®NGM202分別具有雙通道和緊湊的外 形設計,可靈活配置,節省空間,非常適用于測試電池管理 系統(BMS)。19英寸機架安裝套件和背板連接可輕松,牢 固地將電源集成到機架中。除了R&S®NGM-K106電池模擬選件外R&S®NGM200 電源系列還提供更高的測量精度以及更快速的電流和電 壓記錄功能,采樣率高達500 000/秒。電池模擬選項可 以運行存儲在ASCII文件中的配置文件,這些文件描述了 開路電壓和電池內阻與充電狀態的關系。R&S®NGM200電源提供了常用電池類型的配置文件。快 速記錄功能可以捕獲電流和電壓中的窄尖峰和毛刺,以進 行故障排除。

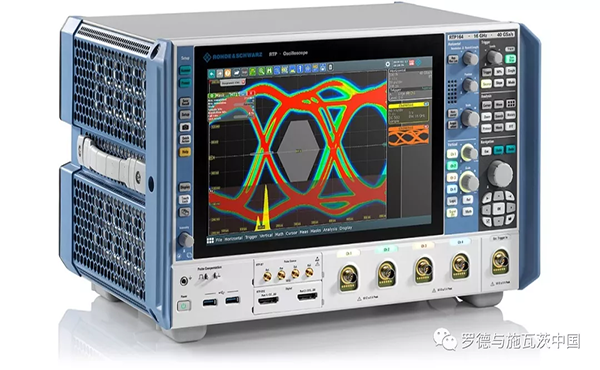

隨著13GHz和16GHz型號的發布,作為市場上最緊湊的多用途高性能示波器產品, R&S RTP系列示波器現已覆蓋從4GHz到16GHz帶寬。R&S RTP系列示波器還進一步提升了其強大的調試分析能力,推出高達16Gbps基于硬件時鐘恢復的高速串行碼型觸發、DDR4信號完整性和一致性測試套件以及用于分析信號路徑的TDR/TDT分析功能。2019年9月10日,慕尼黑—— 羅德與施瓦茨公司擴展了R&S RTP高性能示波器平臺的帶寬和調試分析能力。在推出13GHz和16GHz型號的同時,R&S RTP系列示波器將全系列選件升級支持16GHz帶寬。全新R&S RTP系列示波器不僅支持原有RTP平臺的高波形捕獲率、快速信號處理分析以及實時去嵌分析能力,還將業內的數字觸發帶寬進一步提升至16GHz,從而實現對超窄偶發異常信號的高精度檢測。R&S RTP系列示波器的數字觸發系統可以實現對實時去嵌后的信號進行高精度觸發,同時提供包括脈寬、建立/保持時間、矮脈沖等觸發類型的全帶寬觸發支持。全新基于硬件的實時信號處理模塊在支持實時去嵌的同時,還可實現對任意兩路輸入信號的加、減、反相和共模運算后的信號采集和觸發分析,是調試分析高速差分信號的理想之選。通過串行碼型觸發選件R&S RTP-K140/K141,R&S RTP用戶可利用硬件時鐘恢復獲得嵌入時鐘來作為觸發參考,實現高達16Gbps的高速串行信號觸發和分析,支持的碼型長度可達160bit,同時支持8b/10b或128b/132b編碼。用戶可在短短幾秒內快速獲得基于嵌入時鐘的眼圖模板和統計直方圖測試,實現信號完整性分析。通過全新發布的R&S RTP-K93選件,R&S RTP支持DDR4, DDR4L和LPDDR4的信號完整性和一致性測試分析,提供對讀寫信號的解碼、四路DDR眼圖測試和自動化物理層一致性測試。R&S RTP-K11 I/Q模式選件可以實現將調制信號進行I/Q分離,從而節省采集存儲擴大最大采集時間。該選件配合R&S VSE矢量信號分析軟件,成為寬帶雷達信號或包括5G NR在內無線通信信號深入分析的理想工具。采集生成的I/Q數據也可支持其他外部分析工具進行用戶自定義信號分析。R&S RTP高性能示波器平臺還提供完善的TDR/TDT分析功能,用于表征和調試包括PCB、電纜和連接器在內的信號傳輸路徑。全新R&S RTP-K130 TDR/TDT分析選件配合由R&S RTP-B7選件脈沖源產生的快沿差分脈沖,可以實現單端和差分信號路徑的TDR/TDT分析。用戶友好的軟件界面可以指導用戶輕松完成設置、校準和測量。 r&s rt-zm模塊化探頭家族提供可更換探接前端設計、支持單端、差模和共模測試轉換并具備優異的rf性能。伴隨rtp主機帶寬的提升,r&s公司推出了支持13ghz帶寬的rt-zm130和16ghz帶寬的rt-zm160探頭放大器。
r&s rtp高性能示波器平臺幫助電子開發人員應對汽車電子、航空航天和國防、消費電子和通信等各類應用測試挑戰。從簡單的i2c、spi控制和編程總線,到高速總線和接口(如u\pci express\mipi\ddr等)、多通道rf分析(無線電和雷達)、復雜的電源管理單元測試,r&s rtp是嵌入式系統調試的理想選擇。r&s rtp系列示波器也是市場上支持實時傳輸損耗補償?shù)氖静ㄆ?,并且在信號補償?shù)那闆r下依然保持快的波形捕獲和測試分析能力。 r&s rtp系列高性能示波器采用了緊湊式設計,比市場同類產品桌面占用面積減少40。同時由于采用了特殊的冷卻和靜音風扇設計,為用戶提供了安靜的操作體驗。
r&s rtp系列高性能示波器已全新上市,提供4ghz、6ghz、8ghz、13ghz和16ghz五種帶寬選擇。
