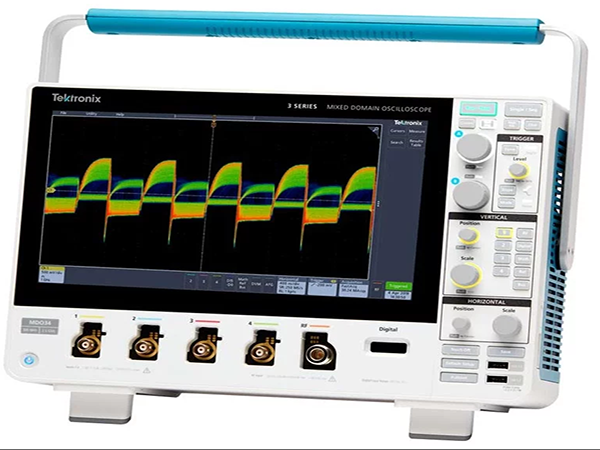

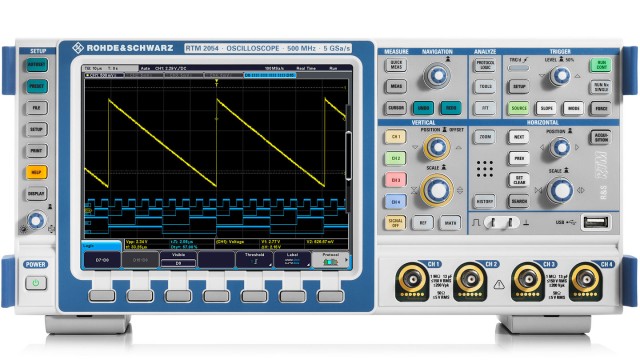

如何挑選合適的示波器
示波器是最重要、最經常用的電子測試工具其一。因?yàn)殡娮有畔⒓夹g(shù)的進步，示波器的功能也在不斷地提升，其特點與市場價格各具特色，市場上的品種也多種多樣，在購買示波器時應該充分的考慮這些層面因素：
1.波形捕捉率
大部分的示波儀都會閃爍。也就是說，示波儀每秒鐘以特定的次數捕捉表現，在這樣的測量點之間將不在進行測量。這就是波型捕捉率，也稱屏幕刷新率，表示為波型數每秒(wfms/s)。采樣速率表示的是示波儀在一個波型或周期內，抽樣輸入表現的頻率；波型捕捉速率則就是指示波儀采集波型的速度。波型捕捉速率取決于示波儀的類型和性能級別，且有著比較大的變化范圍。高頻波型捕捉速率的示波儀將會供給更多的關鍵表現特性，并能大地增加示波儀快速捕捉瞬時的異常處理信息，如抖動，矮脈沖、低頻干擾和瞬時誤差的幾率等。
數字儲存示波儀應用串行處理結構每秒鐘能捕捉10到5000個波型。dpo數字熒光示波儀采用并行處理結構，能供給更高的波型捕捉速率，有的高達每秒數百萬個波型，大大提高了捕捉間歇和無法捕捉表現的可能性，并且能夠更快地發現瞬間出現的表現。
2.儲存深度
儲存深度也叫記錄的長度，是示波儀所能儲存的抽樣點多少的量度。如若要有不間斷地捕捉1個脈沖串，則要求示波儀有足夠的存儲空間以便捕捉整個流程中偶然出現的表現。將所要捕捉的時間的長度除以重現表現所須的取樣速度，能計算出所要求的儲存深度。
在正確職位上捕捉表現的有效觸及，通常能減小示波儀實際要有的存儲量。
儲存深度與取樣速度密切相關。儲存深度取決于要測量的總時間跨度和所要求的時間分辨率。
許多示波儀允許用戶選擇記錄的長度，以便對一些操作中的細節進行優化。分析1個十分平穩的正弦表現，只要有500點的記錄的長度;但如若要解析1個復雜的數字?jǐn)?shù)據流，則要有有一百萬個點或更一點的記錄的長度。
3.觸及功能
示波儀的觸及能使表現在正確的職位開始水平同步掃描，打算著表現波型的顯示是否有清晰。觸及控制按鈕能平穩重復地顯示波型并捕捉單次波型。
絕大多數的專用示波儀的用戶只采用邊沿觸及方式，特別是對新設計產品的故障查詢。發達的觸及方式可將所要有的表現分離出來，從而最有效地利用抽樣速度和儲存深度。
現下有很多示波儀，含有發達的觸及功能：能隨著由幅度設定的脈沖，由時間限定的脈沖(脈寬觸及)和由邏輯判斷狀態或圖形描述的脈沖(邏輯判斷觸及)進行觸及。拓展和常規的觸及功能組合也幫助顯示視潁和其他無法捕捉的表現，如此發達的觸及功能，在設制測試流程時供給了比較大程度的，且能有效的地細化測量工作，給應用帶來了比較大的簡單方便。
